Определение комплексных типов, объявление элементов и атрибутов
В XML-схеме есть различие между комплексными типами элементов, которые могут иметь вложенные элементы и атрибуты, и простыми типами, которые не могут иметь вложенных элементов или атрибутов. Также имеется различие между определениями и объявлениями. Определения создают новые типы элементов (простые и комплексные). Объявления задают имена и содержимое элементов и атрибутов (простых и комплексных), которые могут использоваться в документах, соответствующих данной схеме. В этом разделе, мы сосредоточимся на определении комплексных типов и объявлении элементов и атрибутов, которые могут появиться внутри них.
Новые комплексные типы определяются с помощью оператора complexType. Такие определения обычно содержат набор из объявлений элементов, ссылок на элементы, и объявлений атрибутов. Объявления не задают самостоятельно типы. Скорее они создают ассоциации между именем элемента и ограничениями, которые управляют появлением этого имени в документах, соответствующих данной схеме. Элементы объявляются, с помощью оператора element. Атрибуты объявляются, с помощью оператора attribute. В качестве примера рассмотрим определение комплексного типа USAddress. Внутри определения USAddress мы видим пять объявлений элемента и одно объявление атрибута.

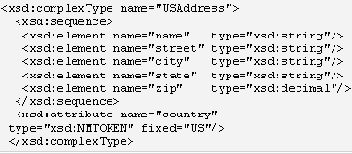

Определение типа USAddress:
В результате этого определения любой элемент типа USAddress, появляющийся в документе (например, элемент shipTo в файле po.xml), должен состоять из пяти элементов и одного атрибута. Имена этих пяти элементов (name, street, city, state и zip) объявляются с помощью атрибута name оператора element, причем элементы должны появиться в той же самой последовательности, в которой они объявлены. Первые четыре из этих элементов будут содержать строковое значение, а пятый - десятичное число. Элемент, тип которого объявляют как USAddress, может появиться с атрибутом country, который должен содержать строковую константу US.
Определение USAddress содержит объявления, включающие только простые типы: string, decimal и NMTOKEN. Напротив, определение PurchaseOrderType содержит объявления элементов, имеющих комплексные типы. Например, USAddress. Хотя оба вида объявлений (простые и комплексные) используют тот же самый атрибут type.

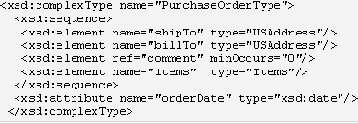

Определение типа PurchaseOrderType:
В определении PurchaseOrderType, объявления элементов shipTo и billTo, связывают различные имена элементов с одним и тем же комплексным типом, а именно с USAddress. Вследствие этого определения любой элемент типа PurchaseOrderType, появляющийся в документе (например, в po.xml), должен состоять из элементов shipTo и billTo. Каждый из этих элементов должен содержать пять подэлементов (name, street, city, state и zip), которые были объявлены в определении USAddress. Элементы shipTo и billTo могут иметь атрибут country, который был объявлен как часть определения USAddress.
Определение PurchaseOrderType содержит объявление атрибута orderDate, который, подобно объявлению атрибута country, задается с помощью простого типа. Фактически, все объявления атрибутов должны выполняться с помощью простых типов, потому что, в отличие от элементов, атрибуты не могут содержать другие элементы или другие атрибуты.
Объявления элементов, которые мы ранее описывали, представляют собой имя, связанное с заданным нами типом элемента. Иногда предпочтительно использовать ссылку на существующий тип элемента, а не объявлять новый, например:
< xsd:element ref="comment" minOccurs="0"/>
В этом объявлении приводится ссылка на существующий элемент comment, который объявлен где-то в другом месте схемы заказа на закупку. Значение атрибута ref должно рассматриваться, как ссылаться на глобальный элемент, который был объявлен в элементе schema, а не как часть определения комплексного типа. Вследствие этого элемент comment может появиться в документе внутри элемента PurchaseOrderType, причем его содержание должно быть совместимо с типом string.
